Obrábanie v 5 osiach

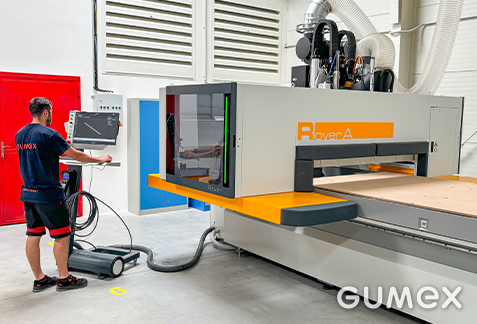

Vzhľadom k narastajúcim požiadavkám na zložitejšie výrobky sme sa rozhodli rozšíriť naše služby o ďalšiu novinku – od júna 2024 vykonávame strojné obrábanie a CNC frézovanie plastov, gúm a neželezných kovov pomocou 5 osého obrábacieho centra BIESSE Rover Plast A FT 1531.

Pošlite nám dopyt

Možnosti novej technológie

• maximálny rozmer obrábaného výrobku: 1 500 × 3 000 mm
• minimálny rozmer obrábaného výrobku: 40 × 40 mm, podľa hrúbky materiálu
• na výšku obrábame materiály až do hrúbky 250 mm
• minimálna hrúbka obrábaného materiálu: 0,5 mm
• formátovanie dosiek: ÁNO
• rez: kolmý aj pod uhlom
• veľkosť zákazky: od 1 kusu až po väčšiu sériu

Výhody nového obrábacieho centra

• Zaistíme vysokú presnosť obrobku: +/– 0,2 mm.
• Dokážeme teraz vyrobiť aj diely z tvrdších materiálov, napr. plastov, mäkkých kovov (hliníka, medi).
• Hotové výrobky sú bez nerovností.

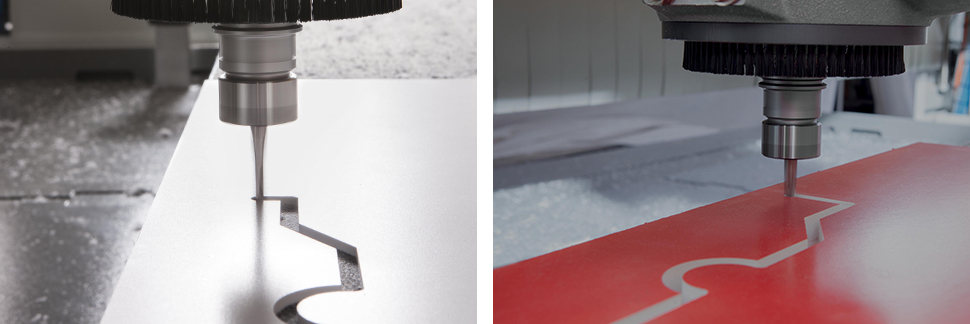

• Vyrábame nielen jednoduché tvary, otvory alebo zahĺbenie, ale aj 3D tvary a krivky.
• Bez toho, aby sme s obrobkom museli manipulovať, dokážeme ho opracovať z viacerých strán. Výroba je efektívnejšia a bez nepresností zapríčinených ďalším upnutím obrobku pred každým obrábacím krokom. Obrábanie v 5 osiach je rýchlejšie.
• Manipulácia s obrábaným materiálom prebieha pomocou vákuového manipulátora, upínanie pomocou podtlaku. Tento šetrný postup chráni materiál pred povrchovými defektmi.

Obmedzenie

• Rozmer obrábaného materiálu je limitovaný.

Počas prisávania obrábaného materiálu malého rozmeru (40 × 40 mm) môže byť komplikované udržať veľmi malý diel na mieste, obzvlášť na konci frézovania dielu. Frézovanie preto vykonávame s tzv. mostíkmi, ktoré po obrábaní odstránime brúsením. Pri výrobkoch malých rozmerov z menších hrúbok materiálov vyrábame vzorky na odsúhlasenie.

Materiály obrábané na 5-osom obrábacom centre

• Plasty: PE, PP, PA, PTFE, PVC, PU,  PC, PMMA, nech už sa jedná o oteruvzdorné dosky alebo technické plastové dosky
• Gumy: kompaktné, mikroporézne s vložkou
• Kompozitné materiály: izolačné dosky Textit, Sklotextit, kompozitné sendvičové dosky ALUCOBOND® (dve tenké vrstvy hliníka spojené s pevným jadrom z PE)
• Peny: PE, PU, PVC
• Kovy: hliník, meď

Po predchádzajúcom otestovaní frézujeme aj materiál zákazníka.

Kde takto obrobené výrobky využijete:

• v automobilovom priemysle
• v strojárenstve (formy, razníky)
• v stavebníctve
• v energetike

(!) Požadované tvary aj veľmi komplexné strojné diely zhotovíme pomocou CNC frézovania už od 1 kusu, ale aj v sériách.

Pošlite nám dopyt

Podklady pre výrobky prijímame ako v 2D (DXF, DWG), tak aj v 3D formátoch(STEP, IGES).

Pomocou 5osého obrábacieho centra taktiež rýchlo a precízne vyrábame penové výplne do kufrov aj organizérov.

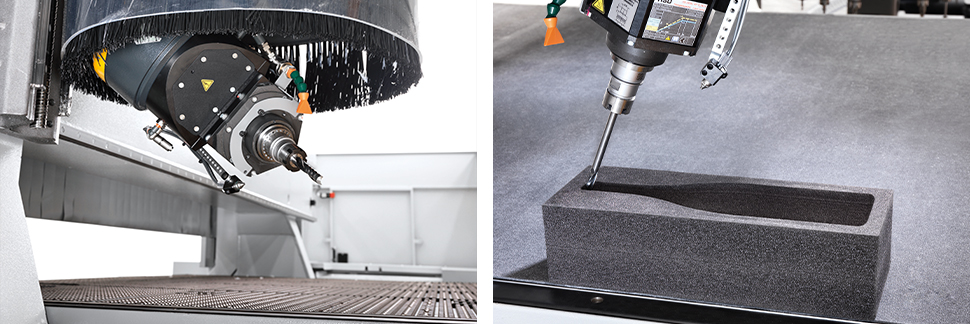

Ukážka priebehu výroby výplne pomocou vhodného nástroja – valcovej frézy, ktorá je súčasťou tejto technológie:

Plánované inovácie

Našim zákazníkom chceme ponúknuť ešte komplexnejšie riešenie, preto obrábací router v budúcnosti doplníme:

• technológiou zvárania plastov
• ohraňovacím lisom na plasty

Ďalšie podrobnosti o novej obrábacej technológii prinášame v rozhovore s Michalom Zháňalom, vedúcim tímu Plasty.
