Chráničky káblov Adaptaflex

Chráničky káblovSystémom ochrany káblov sa musia zaoberať firmy z odboru elektroinštalácií a strojárstva, ale aj výrobné, montážne i stavebné spoločnosti.

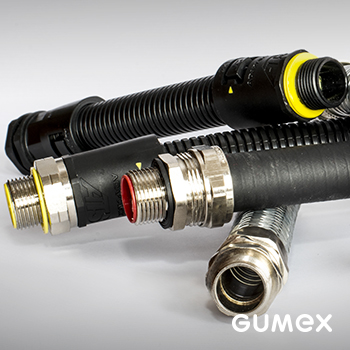

Radi by sme vám predstavili aktuálnu novinku v našom sortimente– ochranné hadicové systémy ABB Adaptaflex. Zaisťujú fyzickú ochranu vodičov a dátových káblov v strojných i mechanických zariadeniach, železničnej aj koľajovej infraštruktúre a samozrejme v stavebníctve.

Vyberte si správnou chráničku

Pri výbere chráničky si odpovedzte na nasledujúce otázky. Správnym výberom si ušetríte čas aj peniaze.

  • Na aký stroj, v akej prevádzke budete chráničku používať?
  • Bude mechanicky namáhaná? Ak áno, akým spôsobom? (tlakom, strihom, oterom)
  • Použijete ju pre statickú, alebo dynamickú aplikáciu? Bude umiestnená v ramene robota, alebo v dvierkach zariadenia?
  • Bude musieť odolávať chemickému ohrozeniu? Preniknutiu oleja, soli, chemikálií, kyselín?
  • Aký materiál chráničky zvolíte vzhľadom na nástrahy konkrétnej prevádzky? Má odolávať extrémnej teplote, alebo napr. iskrám, UV či elektromagnetickému žiareniu?
  • Je potrebné, aby bola táto chránička nehorľavá? Nesmie dôjsť k vzniku jedovatého dymu? Toto je dôležité najmä pri verejných priestoroch budov, metra atp.
  • Musí odolávať poveternostným vplyvom? Je určená napríklad pre vlak, veternú elektráreň?
  • Požadujete vodotesnosť, aký stupeň krytia (IP)?
  • Aký veľký má byť vnútorný alebo vonkajší priemer?
  • Akú dĺžku (množstvo) potrebujete?
  • Budete žiadať špeciálne certifikáty? (vlakové, UL, námorné)



Chráničky Adaptaflex na našom e-shope

Chránička nestačí, vyberte si správnu koncovku!

  • Aby systém ochrany káblov správne fungoval nezabudnite vybrať aj správnu koncovku.
  • Vezmite do úvahy požadovanú ochranu, materiál, IP krytie aj vhodný typ závitu (metrický / PG).
  • Koncovku vyberajte vždy podľa vonkajšieho priemeru chráničky.
  • Vezmite do úvahy aj správne prevlečenie káblov príslušným strojom, a teda aj požadovaný polomer ohybu!

Výhody plastových chrániček

  • nekorodujú
  • širšia ponuka armatúr
  • rýchlejšia a jednoduchšia inštalácia (vrátane delenia a zostavenia armatúr)
  • nižšia hmotnosť (oceňované najmä pri dopravných prostriedkoch)
  • lepšia únavová odolnosť
  • tvarová pamäť (dá sa opakovane používať, ľahší servis)
  • ekonomicky výhodnejšia
  • lepšia voľba pre menšie priemery
  • nemá závit, ale drážkovanie

Plastové chráničky Adaptaflex

Plastové chráničky z PA (polyamidu) – ľahký typ

  • univerzálne použiteľné (v budovách, v strojoch, pre zväzkovanie, vhodné pre automatizáciu i infraštruktúru)
  • odolné voči UV, samozhášavé, bez halogénov
  • odolávajú zvieracím škodcom (kuny ohrozujú káble v aute, chutí im viac PVC)
  • až IP 69, podľa použitej koncovky

Plastové chráničky z nylonu 11 a 12

  • veľmi vhodné pre stále dynamické namáhanie (rameno robota)
  • vhodné pre vonkajšie aplikácie (–45 °C / +120 °C), UV odolné
  • bez halogénov, samozhášavé

Nedostatky plastových chráničiek

  • Oceľ sa pevnostne rúca pri dosiahnutí tzv. kritickej teploty cca 500 ° C. To je teplota bežne dosiahnuteľná pri požiari vo vnútornom priestore budov. Plasty sa rúcajú pochopiteľne pri podstatne nižšej teplote.
  • Menšia odolnosť plastu v ťahu (oproti kovovej verzii).



Plastové chráničky Adaptaflex na našom e-shope

Kovové chráničky Adaptaflex

Výhody kovových chráničiek

  • lepšia mechanická odolnosť
  • odolnosť extrémnym teplotám (–50 °C / +300 °C)
  • s nízkym rizikom vzniku požiaru
  • lepšia voľba pre väčšie priemery

Nedostatky kovovových chráničiek

  • iba do IP 40, pokiaľ nezvolíte s povlakom
  • podlieha oxidácii a korózii
  • ak sa zlomí, nemožno ju narovnať a znovu použiť (plastovú vo väčšine prípadov možno)
  • zriedka využívaná pre aplikácie v exteriéri
  • oceľová varianta: finančne náročnejšia



Kovové chráničky Adaptaflex na našom e-shope

„Hybridné“ varianty chrániček

1) Oceľové chráničky s povlakom z PVC

  • pre všeobecné, interné aj externé použitie
  • mechanicky odolné, ľahko ohybné
  • s odpovedajúcou koncovkou spĺňajú IP 65
  • nepodliehajú oxidácii ani korózii
  • samozhášavé, s nízkym rizikom vzniku požiaru
  • v rozdielnom farebnom prevedení
  • prevádzkové teploty -20 °C / +70 °C

2) Oceľové chráničky s povlakom z nylonu

  • od oceľových s gumovým povlakom z PVC sa líšia lepšou odolnosťou proti extrémnym teplotám (-40 °C / +120 °C) a olejom

3) Kovové chráničky s opláštením z ocele, pogumované

  • s vysokým stupňom krytia (až IP 69)
  • odolné voči vysokým teplotám a olejom
  • vysoko mechanicky odolné
  • ľahko umývateľné
  • nepodliehajú oxidácii a korózii
  • najmä vhodné pre banské, námorné a ťažké stroje
  • nevýhoda: ťažko ohybné, s veľkým polomerom ohybu

 4) Opletené chráničky

  • odolné voči extrémnym teplotám (-50 °C / +300 °C)
  • kovový oplet zvyšuje odolnosť voči oteru (trenie), znižuje koróziu, poskytuje elektromagnetické tienenie
  • odolné voči vzniku požiaru (obzvlášť vhodné pre zváracie linky, dráhové infraštruktúry, oceliarne)
  • často sa používajú pri viditeľných aplikáciach kvôli vzhľadu a bezpečnosti (sú odolnejšie voči poškodeniu vandalmi)
  • výhoda/nevýhoda opletu: nezvyšuje krytie ani vodeodolnosť, koncovky iba rovné (pevné a otočné)

Na čo si dať pozor

Sú prípady, kedy vám ani najlepšia chránička nepomôže. Ľutujeme, ale v týchto prípadoch nie sú zaručené certifikované vlastnosti chráničky. Týka sa to najmä týchto prípadov:

  • Chránička bola neodborne pripevnená.
  • Chránička končí mimo stroja.
